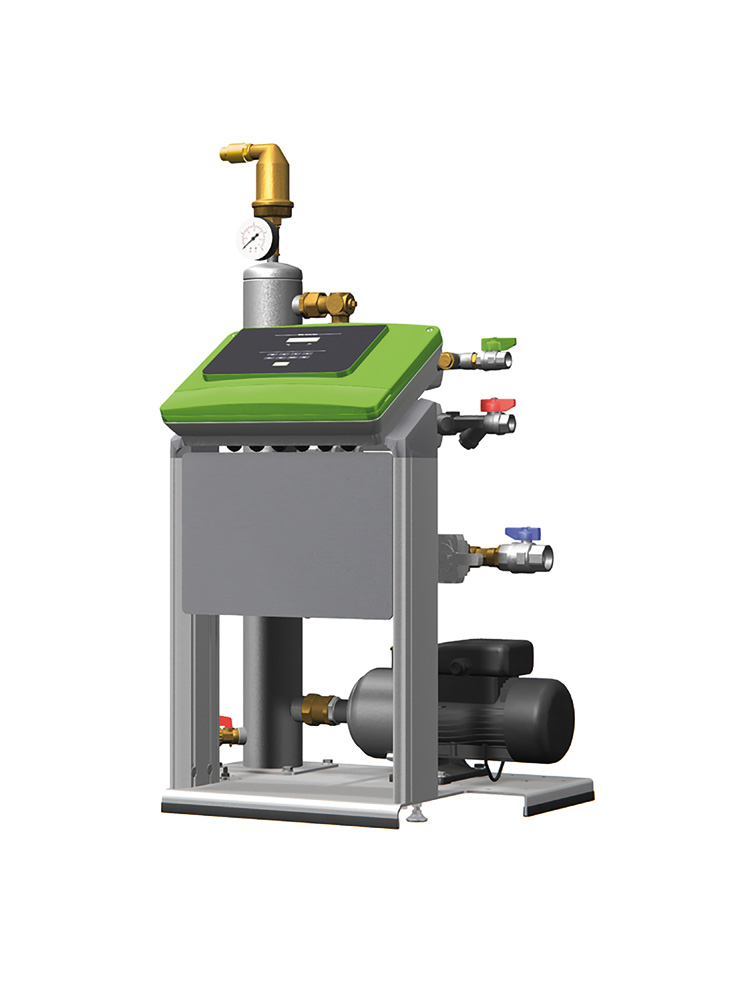

Reflex Servitec VakuumSprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen, als vollautomatische Multifunktionseinheit mit 'auto start'Funktion und selbsttätigem hydraulischen Abgleich des Entgasungsprozesses sowie Steuerung und Überwachung der Nachspeisefunktion. Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/ 50%. Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen.Im Hydraulikteil erfolgt die Entgasung mittels einer Edelstahl-Kreiselpumpe in Verbindung mit in einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit Vakuumsprühdüse, Peilrohrentgasung und Druck-/Niveauüberwachung ausgerüstet. Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungsund Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten Ausgang zur Weiterleitung der Sammelmeldung Eingang zur Signalverarbeitung eines Kontaktwasserzählers zur NachspeiseFunktionsanforderung über externes Signal Steuereinheit komplett montiert und anschlussfertig nach VDEVorschriften verdrahtet, Netzanschlusskabel und Netzstecker, Systemanschlüsse mittels integrierten Absperrungen. Vakuum-Sprührohrentgasung des Inhalts-, Füll- und Nachspeisewassers in selbstoptimierendem Betrieb mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung. Kontrollierte Nachspeisung über betriebssicheren Zweiwegemotorkugelhahn. Die Ansteuerung erfolgt über eine integrierte Systemdruckauswertung oder ein externes 230 V Signal (z.B. einer Druckhaltestation), mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Die Nachspeisung kann alternativ aus einem offenen Netztrennbehälter erfolgen. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.

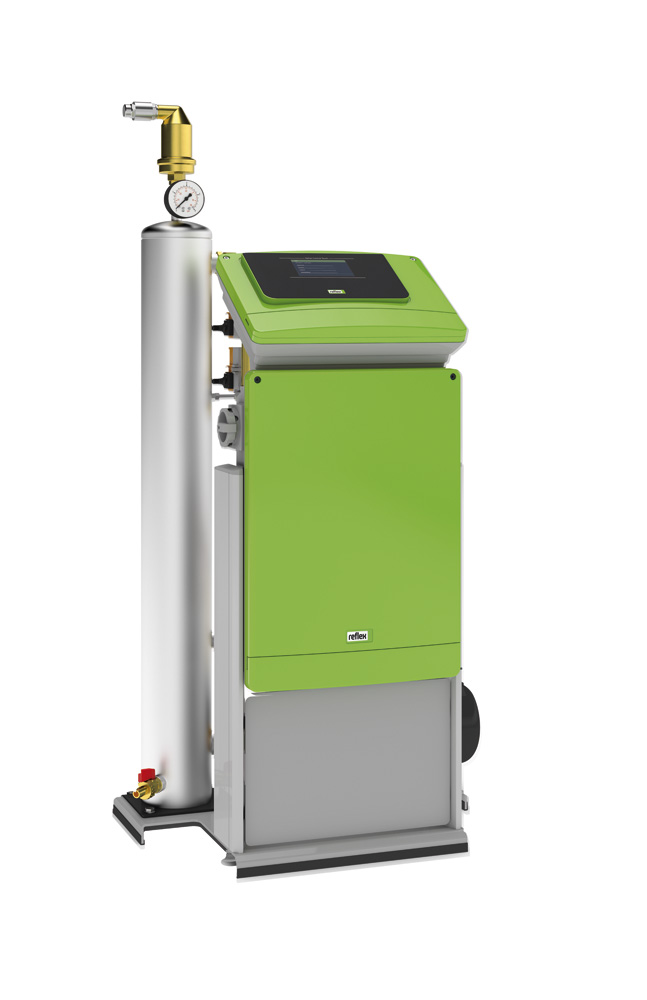

Reflex Servitec VakuumSprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen, als vollautomatische Multifunktionseinheit mit 'auto start'Funktion und selbsttätigem hydraulischen Abgleich des Entgasungsprozesses sowie Steuerung und Überwachung der Nachspeisefunktion. Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/ 50%. Funktionseinheit bestehend aus Hydraulikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden mit CE Kennzeichen. Im Hydraulikteil erfolgt die Entgasung mittels einer Edelstahl-Kreiselpumpe in Verbindung mit in einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit Vakuumsprühdüse, Peilrohrentgasung und Druck-/Niveauüberwachung ausgerüstet. Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselekronik ist Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen TTLSchnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen Ausgang zur Weiterleitung der Sammelmeldung galvanisch getrennte analoge Ausgänge z. B. für Systemdruck zur Auswertung von Kontaktwasserzählern für ein KompaktBusmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw. zur Nachspeise-Funktionsanforderung über externes Signal Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank direkt unterhalb der Bedieneinheit montiert. Die Spannungsversorgung erfolgt über einen Anschlüsse für optionale Module Steuereinheit komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse mittels integrierten Absperrungen. Control Touch ist eine vollautomatische und frei parametrierbare Mikroprozessorsteuerung mit Touch Bedienung, Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, kombinierte grafische und klartextliche Darstellung von Systemdruck und allen relevanten Betriebs- und Störmeldungen mit Funktionsschema. Signalisierung des aktiven Betriebsmodus, Sammelstörmeldung, Minimalfüllniveau sowie der Funktion von Pumpe und Nachspeiseventil. VakuumSprührohrentgasung des Inhalts-, Füllund Nachspeisewassers in selbstoptimierendem Betrieb mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung. Kontrollierte Nachspeisung über betriebssicheren Zweiwegemotorkugelhahn. Die Ansteuerung erfolgt über eine integrierte Systemdruckauswertung oder ein externes 230 V Signal (z.B. einer Druckhaltestation), mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Die Nachspeisung kann alternativ aus einem offenen Netztrennbehälter erfolgen. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.

Reflex Servitec VakuumSprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen, als vollautomatische Multifunktionseinheit mit 'auto start'Funktion und selbsttätigem hydraulischen Abgleich des Entgasungsprozesses sowie Steuerung und Überwachung der Nachspeisefunktion. Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/ 50%. Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen.Im Hydraulikteil erfolgt die Entgasung mittels einer Edelstahl-Kreiselpumpe in Verbindung mit in einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit Vakuumsprühdüse, Peilrohrentgasung und Druck-/Niveauüberwachung ausgerüstet. Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungsund Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten Ausgang zur Weiterleitung der Sammelmeldung Eingang zur Signalverarbeitung eines Kontaktwasserzählers zur NachspeiseFunktionsanforderung über externes Signal Steuereinheit komplett montiert und anschlussfertig nach VDEVorschriften verdrahtet, Netzanschlusskabel und Netzstecker, Systemanschlüsse mittels integrierten Absperrungen. Vakuum-Sprührohrentgasung des Inhalts-, Füll- und Nachspeisewassers in selbstoptimierendem Betrieb mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung. Kontrollierte Nachspeisung über betriebssicheren Zweiwegemotorkugelhahn. Die Ansteuerung erfolgt über eine integrierte Systemdruckauswertung oder ein externes 230 V Signal (z.B. einer Druckhaltestation), mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Die Nachspeisung kann alternativ aus einem offenen Netztrennbehälter erfolgen. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.

Reflex Servitec VakuumSprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen, als vollautomatische Multifunktionseinheit mit 'auto start'Funktion und selbsttätigem hydraulischen Abgleich des Entgasungsprozesses sowie Steuerung und Überwachung der Nachspeisefunktion. Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/ 50%. Funktionseinheit bestehend aus Hydraulikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden mit CE Kennzeichen. Im Hydraulikteil erfolgt die Entgasung mittels einer Edelstahl-Kreiselpumpe in Verbindung mit in einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit Vakuumsprühdüse, Peilrohrentgasung und Druck-/Niveauüberwachung ausgerüstet. Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselekronik ist Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen TTLSchnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen Ausgang zur Weiterleitung der Sammelmeldung galvanisch getrennte analoge Ausgänge z. B. für Systemdruck zur Auswertung von Kontaktwasserzählern für ein KompaktBusmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw. zur Nachspeise-Funktionsanforderung über externes Signal Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank direkt unterhalb der Bedieneinheit montiert. Die Spannungsversorgung erfolgt über einen Anschlüsse für optionale Module Steuereinheit komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse mittels integrierten Absperrungen. Control Touch ist eine vollautomatische und frei parametrierbare Mikroprozessorsteuerung mit Touch Bedienung, Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, kombinierte grafische und klartextliche Darstellung von Systemdruck und allen relevanten Betriebs- und Störmeldungen mit Funktionsschema. Signalisierung des aktiven Betriebsmodus, Sammelstörmeldung, Minimalfüllniveau sowie der Funktion von Pumpe und Nachspeiseventil. VakuumSprührohrentgasung des Inhalts-, Füllund Nachspeisewassers in selbstoptimierendem Betrieb mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung. Kontrollierte Nachspeisung über betriebssicheren Zweiwegemotorkugelhahn. Die Ansteuerung erfolgt über eine integrierte Systemdruckauswertung oder ein externes 230 V Signal (z.B. einer Druckhaltestation), mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Die Nachspeisung kann alternativ aus einem offenen Netztrennbehälter erfolgen. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
