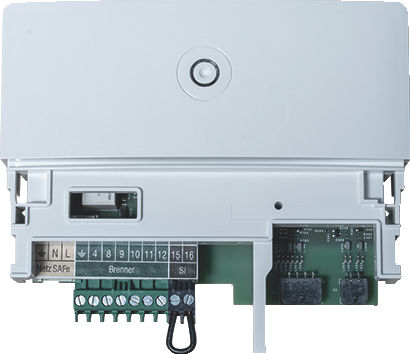

Modul BRM100 Fremdbrenner verp / für Logamatic MC100/110/200
Produktnummer:
7724001505
Angaben zur Produktsicherheit:
Bosch Thermotechnik GmbH - Buderus Deutschland
Sophienstr. 30-32
DE-35576 Wetzlar
www.buderus.de
Sophienstr. 30-32
DE-35576 Wetzlar
www.buderus.de
Energieeffizienzklasse:
Zum Produktdatenblatt
Zum Produktdatenblatt
Produktinformationen "Modul BRM100 Fremdbrenner verp / für Logamatic MC100/110/200"
Funktionsmodul BRM100 zur Ansteuerung 1stufiger (EMS-fremder) Brenner durch ein Regelgerät MC100/MC110/MC200 in Verbindung mit Buderus Regelsystem Logamatic EMS plus (BC400-FO/RC310). Das Modul BRM100 beinhaltet folgende Funktionen:
- Ansteuerung eines 1-stufigen Brenners mit Fremd-Brennerautomaten über standardisierte 7-polige Brenneranschlussleitung
- Elektronischer STB (97 C)
- Eingang zur externen Verriegelung (durch 2. Wärmeerzeuger)
- Anzeige Betriebszustand durch LED
- Einstellbare Umwälzpumpenlogik
- Funktionstest STB
- Übertragung Brennerstörung
- Übertragung Betriebsstunden Lieferumfang:
- 1 Modul BRM100 - ohne Brennerkabel ausschließlich zur Montage in MC110
- Anschlussstecker Brenner (BR) und
SI15/16
- EMS-Datenleitung
- Netzanschlussleitung 230V BRM100 Hinweise zum Lieferumfang: Im Modul BRM100 ist kein Regelgerät, keine Brenneranschlussleitung und kein Kesseltemperaturfühler enthalten. Daher ggfs. Alternative einsetzen:
- Service-Notfall-Set BRM100/Heizwert (7724002143)
- Service-Notfall-Set BRM100/Brennwert (7724002145)
- Umbauset MC110 mit BRM100 (7736601580) Besondere Hinweise: Das BRM100 ist NICHT kompatibel zum Regelgerät MC10/MC40 (BRM100 passt nicht auf Modul-Steckplatz im MC10/MC40!) => bei MC10/MC40 das Vorgänger-Modul BRM10 Fremdbrennermodul verwenden (siehe Ersatzteil-Katalog). Das BRM100 muss im Regelgerät installiert werden - eine Wandinstallation ist nicht möglich.
Produktdetails
| BUS-Protokoll: | SAFe Bus |
|---|---|
| Elektrische Frequenz: | 50 Hz Hz |
| Elektrische Leistungsaufnahme: | 5 W |
| Farbe: | Weiß |
| Max. Umgebungstemperatur: | 60 °C |
| Min. Umgebungstemperatur: | 0 °C |
| Nennspannung: | 230 V V |
| Produkttyp: | BRM100 |
| Schutzart (EN 60529): | IP00 |
| Schutzklasse (EN 61140): | I |
