Logatherm Mauerdurchführung oberirdisch / für DN 200 für 22, 28 oder 35 mm
Sophienstr. 30-32
DE-35576 Wetzlar
www.buderus.de
Produktinformationen "Logatherm Mauerdurchführung oberirdisch / für DN 200 für 22, 28 oder 35 mm"

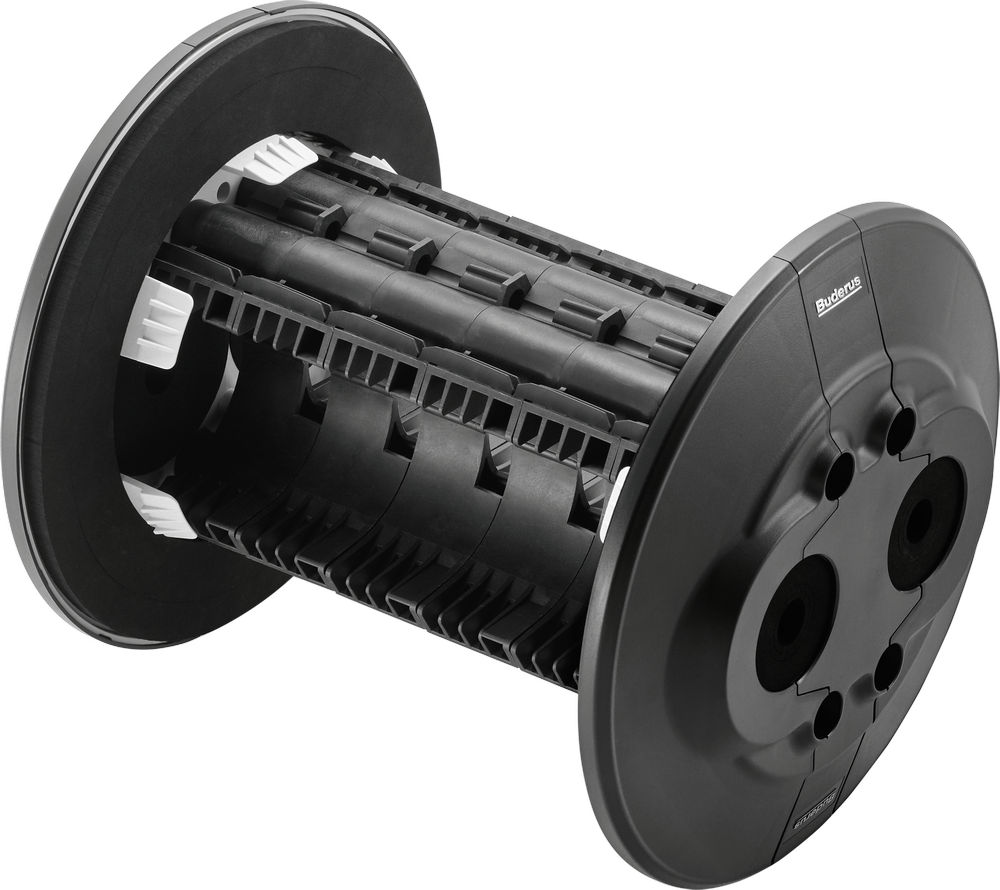

Oberirdische Wanddurchführung Logatherm MDO für Wärmepumpen. Zur luft-, gas- und wasserdichten Abdichtung von Rohr- und Kabeldurchführungen bei Luft-Wasser-Wärmepumpen. Beidseitig abdichtend Gesicherte Wärmedämmung mit Erfüllung der GEG-Förderung. Außen- und Innenabdichtung als ästhetischer Wandübergang mit ansprechendem Oberflächenfinish. Korrosionsfrei Elektrisch nichtleitend Getrennte Verlgeung der Rohre und Kabel Separate Führung von Spannungs- und Steuerleitungen Einsatz in bauseitiges Futterrohr oder Kernbohrung DN200 von 199 mm bis 203 mm. Universeller Einsatz in gängigen Wandaufbauten (z.B. einschaliges Mauerwerk mit Zusatzdämmung oder zweischaliges Mauerwerk). Flexbile Abdichtung der Leitungen möglich Max. 4 Energie- bzw. Steuerkabel mit DA 5 - 17 mm. Alle Öffnungen sind mit luft-, gas- und wasserdichten Blindstopfen vorbelegt. Segmentbauweise ermöglicht individuelle Längenanpassung an bauseitige Wandstärken.
PRÜFUNGEN/NORMEN:
Gasdichtheit - Installation innerhalb des Schutzbereiches bei R290 möglich Luftdicht nach DIN EN 13829 Dichtheit gegen Spritzwasser, IP44 nachDIN EN 60529
Schalldämmung nach DIN 4109-2 Anschlussleitungen: Kupferrohre- Max. 2 Ltg. je 22 mm, 28 mm oder 35 mm Kabel
- Max. 4 Ltg. je 5 bis 17 mm Abmessungen: Kernbohrungs-/Futterrohr-Durchmesser
- 199 - 204 mm (max. 220 mm) Wanddicke
- 120 - 500 mm, optional beliebig verlängerbar Innen- und Außenabdichtung
- 300 mm Achsabstand der Rohrdurchführungen
- 99 mm
